TKM Series
TKMシリーズ熱処理炉

製品概要

均一加熱、浸炭、冷却性能に優れ、品質管理やメンテナンスにも配慮した熱処理炉。従来のレンガ炉の他にセラミック炉、電気加熱炉に加えガス加熱炉も開発し、国内外の熱処理業界の多様化するニーズに幅広く応えています。

  • 高効率リジェネガスバーナーで省エネ化を実現
  • CO2排出量を30%以上削減し環境性能を向上
  • トータルリードタイムを20%短縮
  • 新断熱構造で炉体表面温度を大幅に低減

基本仕様

型式 外形寸法(mm) 炉内有効寸法(mm) 常用温度(℃) 設備電力(KW) 1回の処理能力(kg)
(グロスウェイト)
全長 全幅 全高 長さ 高さ 加熱室 油槽
TKM-40ERT 6980 2550 3460 915 510 450 930 40 36 320
TKM-80ERT 8240 2600 3650 1220 660 600 930 80 48 550
TKM-100ERT 8810 2810 4140 1220 760 650 930 100 60 720
TKM-120ERT 9500 2810 4310 1220 760 750 930 120 72 820

※油槽の設備電力はホット焼入れの場合を示します。

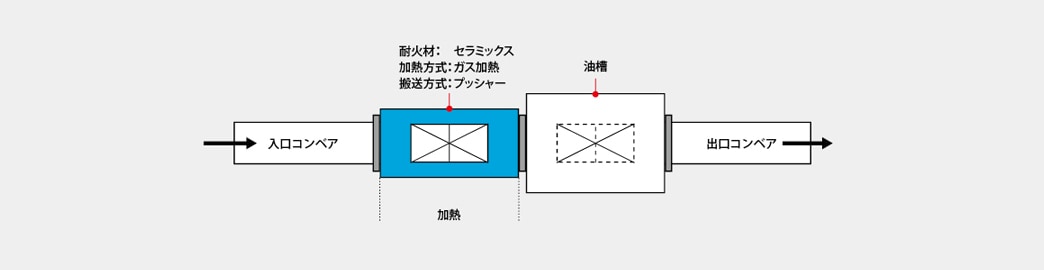

構造

耐火材:セラミックス 加熱方式:ガス加熱 搬送方式:プッシャー
